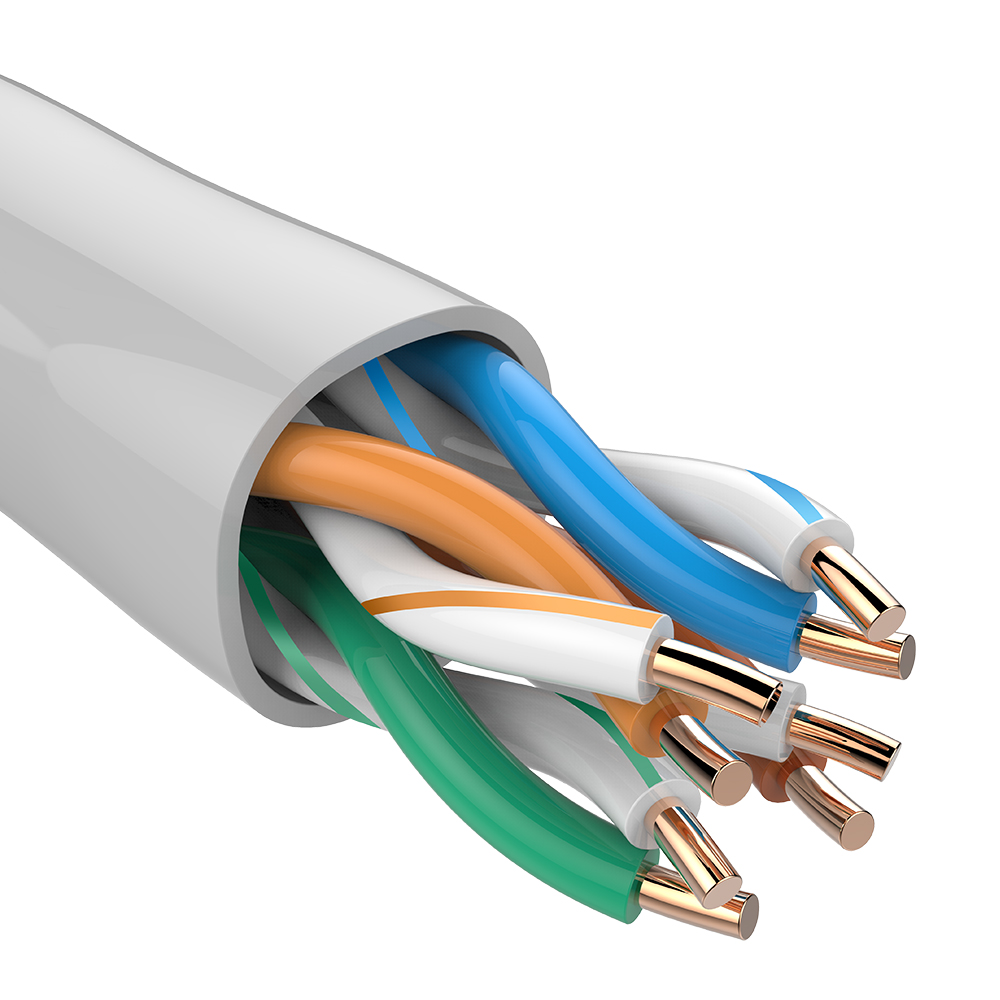

TEC-5e00-305
Kondüktör
Malzeme
Katı Çıplak Bakır
Nom.O.D
0.50 ± 0.005 mm
Yalıtım
Malzeme
HDPE
Nom.O.D
0.88 ± 0.05 mm
Kaplama
Dış Kılıf
PVC
Ortalama Kalınlık
0.50 ±0.05 mm
Genel Çap
5.00 ±0.2mm
Renk
Gri
Fiziksel Karakterler
Kaplama Normal Sıcaklık Gerilim Dayanımı (Mpa)
≥13.5
Kaplama Normal Sıcaklık Gerilimi (%)
≥150
İzolasyon Normal Sıcaklık Çekme Dayanımı (Mpa)
≥16
Yalıtım Normal Sıcaklık Uzaması (%)
≥300
Yaşlanma Durumu(℃×Saat)
100℃±2℃,24h,7d
Aşınma Sonrası Kaplama Mukavemeti (Mpa)
≥12.5
Aşınma Sonrası Kaplama Gerilimi(%)
≥125
Sıcaklık Derecesi ℃
-20℃—﹢75℃
Soğuk Büküm(20±2℃×4H)
8×Kablo OD
Görünür çatlak yok
Elektrik Karakterleri
Karakteristik Empedans(Ω)
100±15
(1~100.0Mhz)
Yayılma Gecikmesi (Ns/100m)
≤45
(1~100.0Mhz)
Doğru Akım Direnci 20℃(Ω/100m) Maks
9.5
Doğru Akım Direnci Dengesizliği (%)Max
Dahili çift:2%、Çiftler arasında:4%
İzolasyon Direnci(Mω Km)
≥5000
Kapasite Dengesizliği(Pf/100m)
≤160
Diğer
Standart ve Protokol
ANSI/TIA/EIA-568B、ISO/IEC 11801、YD/T1019-2013
