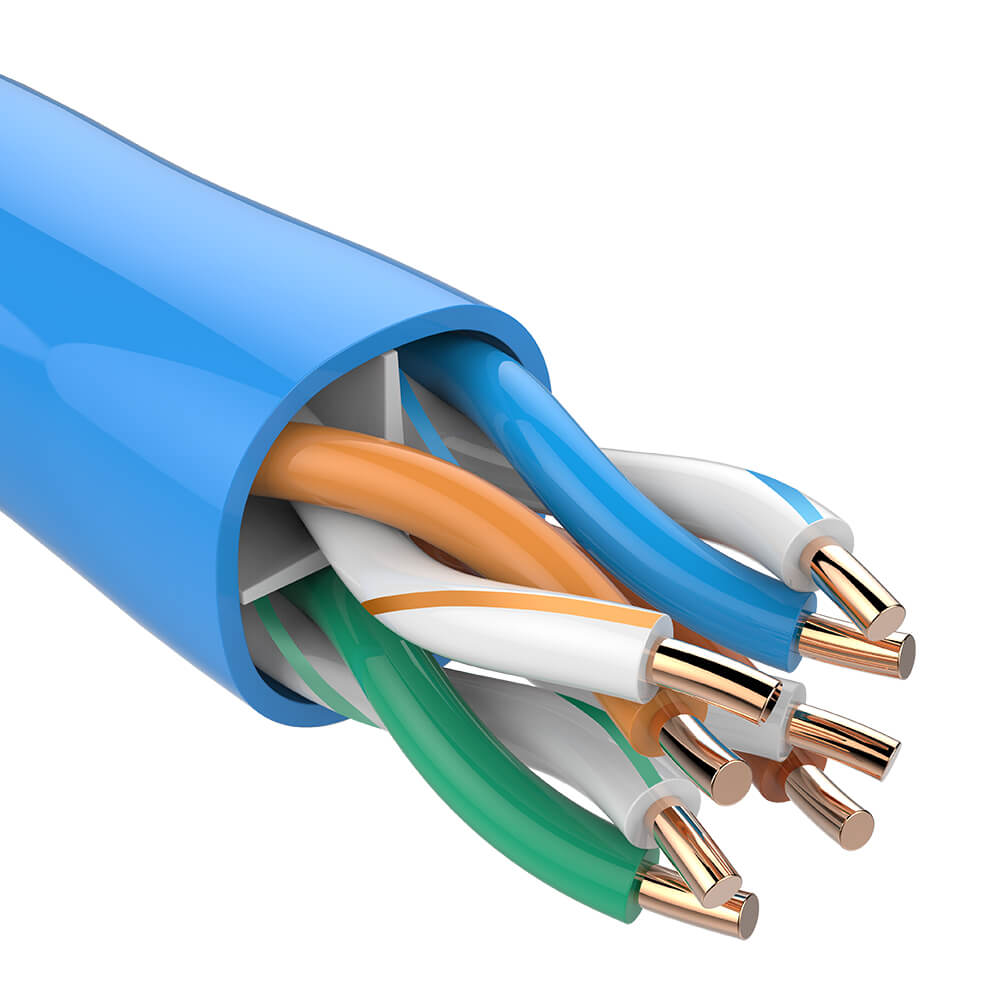

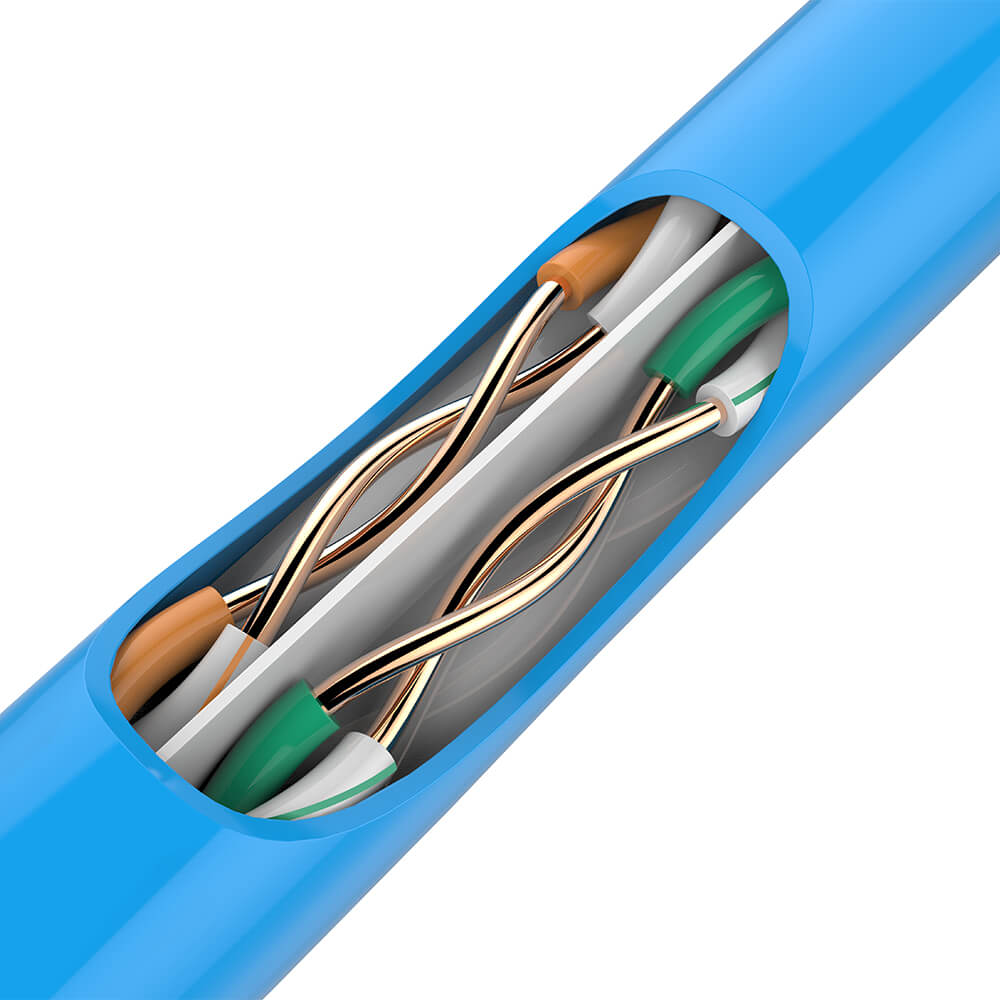

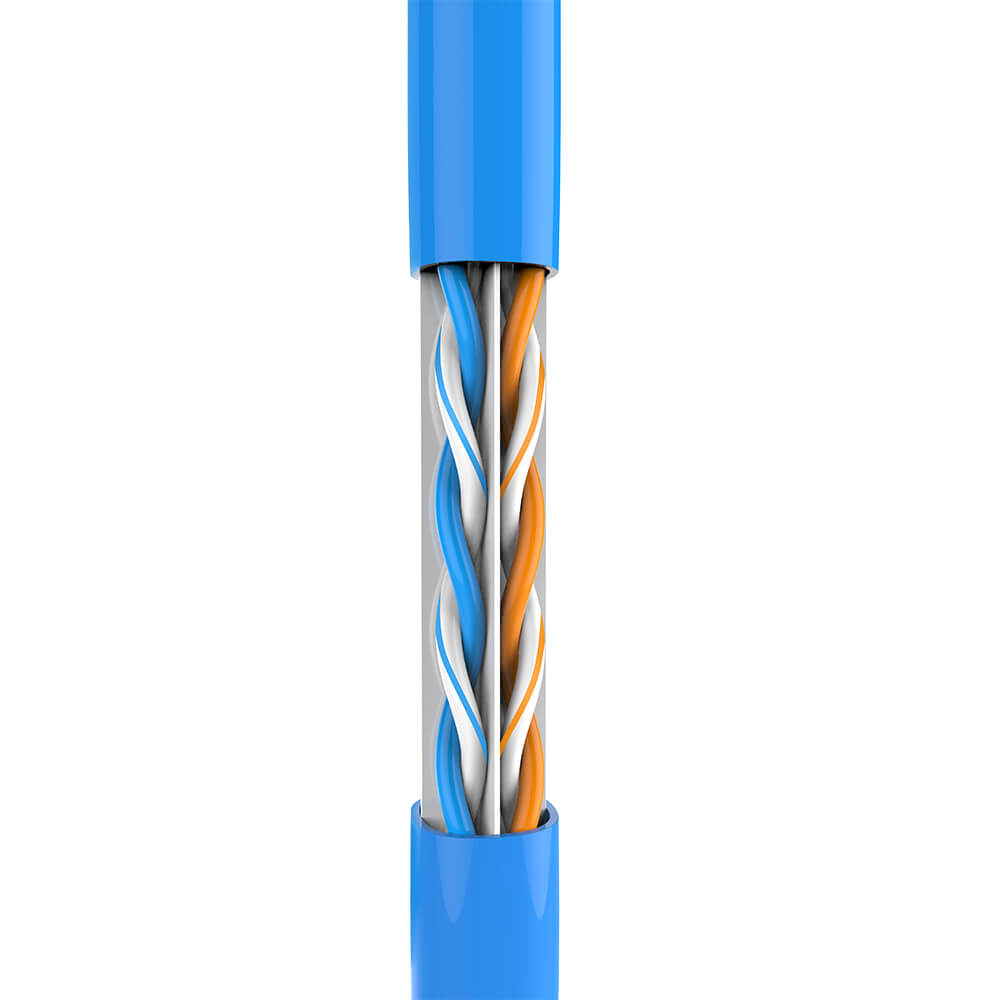

TEC-6000-305
Conducteur
Matériel
Solid Bare Copper
Nom.O.D
0.56 ± 0.005 mm
Isolation
Matériel
HDPE
Nom.O.D
0.98 ± 0.05mm
Revêtement
Gaine extérieure
PVC
Épaisseur moyenne
0.55±0.05 mm
Diamètre global
6.00 ±0.2mm
Couleur
Blue
Caractères physiques
Résistance à la traction à température normale de la gaine (Mpa)
≥13.5
Allongement à température normale de la gaine (%)
≥150
Résistance à la traction à température normale d'isolation (Mpa)
≥16
Isolation allongement à température normale (%)
≥300
Condition de vieillissement (℃ × heures)
100℃±2℃,24h,7d
Gaine après vieillissement Résistance à la traction (Mpa)
≥12.5
Gaine après vieillissement allongement (%)
≥125
Cote de température ℃
-20℃—﹢75℃
Pliage à froid (20±2℃×4H)
8×Cable O.D.
No visible cracks
Caractéristiques électriques
Impédance caractéristique (Ω)
100±15
(1~250.0Mhz)
Délai de propagation (Ns/100m)
≤45
(1~100.0Mhz)
Résistance au courant continu 20℃(Ω/100m) Max
9.5
Résistance asymétrique courant continu (%) Max
Internal pair:2%、Between pairs:4%
Résistance d'isolement (Mω Km)
≥5000
Déséquilibre de capacité (Pf/100m)
≤160
Autres
Norme et protocole
ANSI/TIA/EIA-568B、ISO/IEC 11801、YD/T1019-2013
